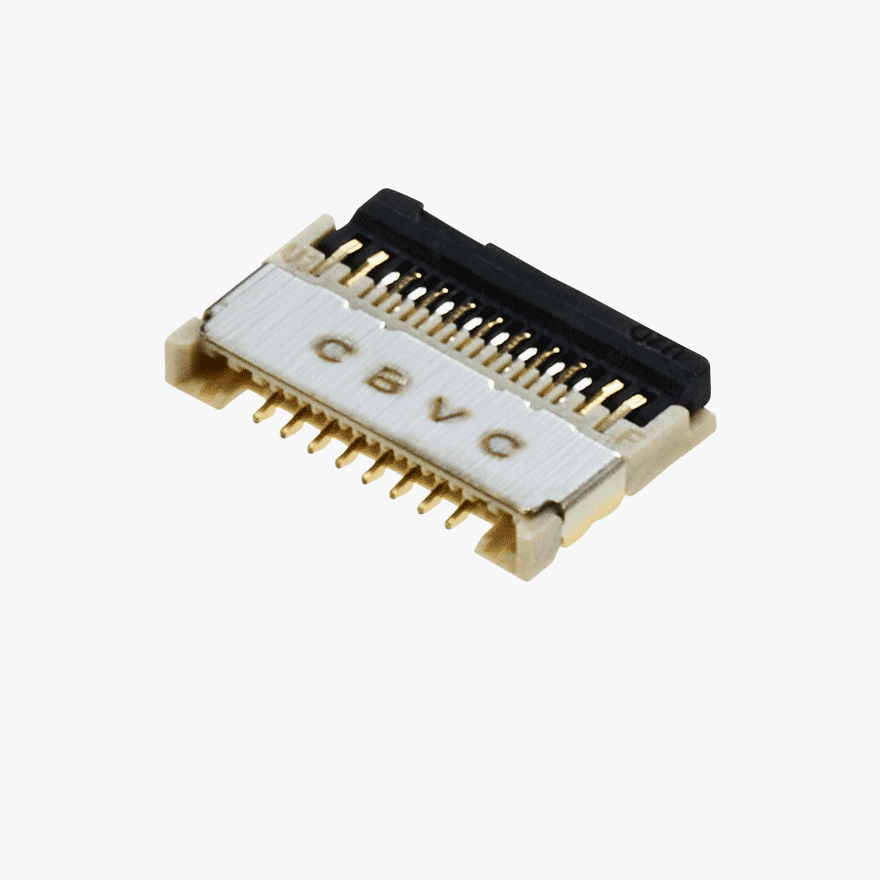

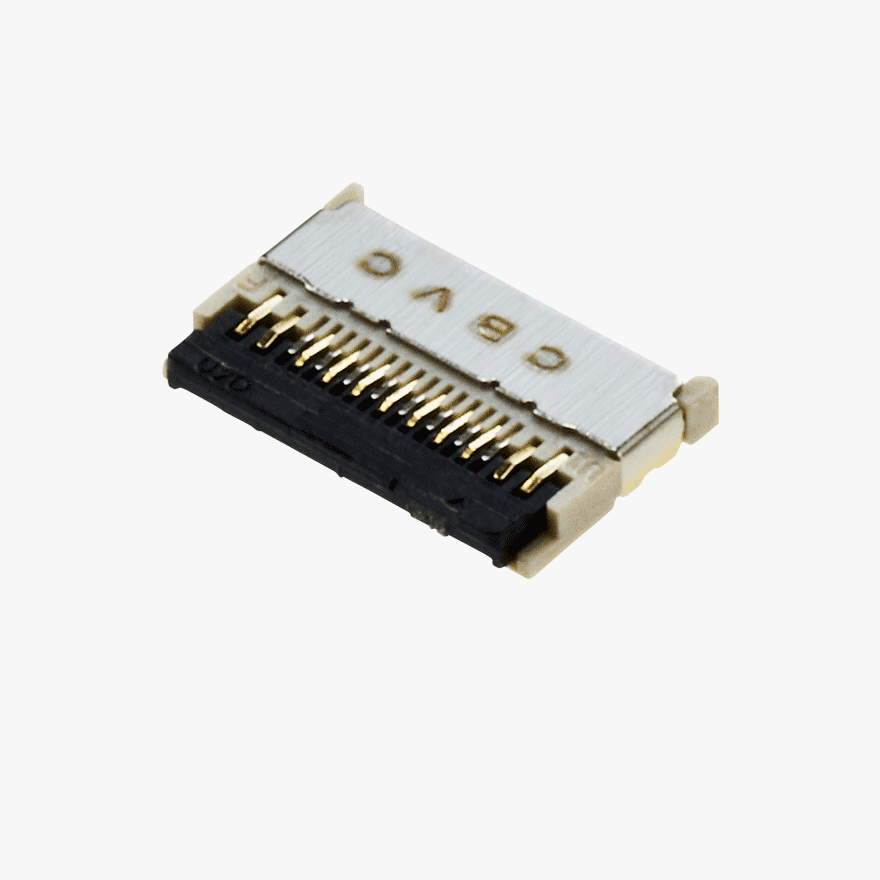

PF018-C17B-N07
FJ – 0.175pitch 17Pin 0.65Height
PRODUCT DESCRIPTION
- 0.175mm Pitch, 0.65mm Height, Ultra narrow and compact design
- Easy to Insert FPC and operate Actuator Back–lock system
- High FPC Retention force with both Locking Terminal
- Capable of High Current up to 1A with Both Power Terminal
- Enhanced strength of damage by applying the shell cover
- Applicable for FPC thickness is 0.12±0.02mm
Technical Details
-
Pitch
(mm) 0.175 - Gender Back Flip Connectors
- Connector Style Horizontal
- Number of Positions
-
Current Rating
(A) Signal 0.2A Max. & Power 1.0A Max. -
Contact Resistance
(MΩ (Max.)) 200mΩ [Max.] -
Insulation Resistance
(MΩ (Min.)) 50MΩ [Min.] -
Dielectric Strength
(AC V) AC 200V -
Temperature Range
(°C) -35℃ ~ 85℃
- Housing Material LCP
- Housing Colour Natural
- Terminal Material
-
Housing Material UL
Rating UL94V-0
-
Connector Size height
(mm) 0.65 -
Connector Size width
(mm) 3.20 -
Connector Size length
(mm) 4.66 -
Mated Size height
(mm) 0.65 -
Mated Size width
(mm) 3.20 -
Mated Size length
(mm) 4.66
