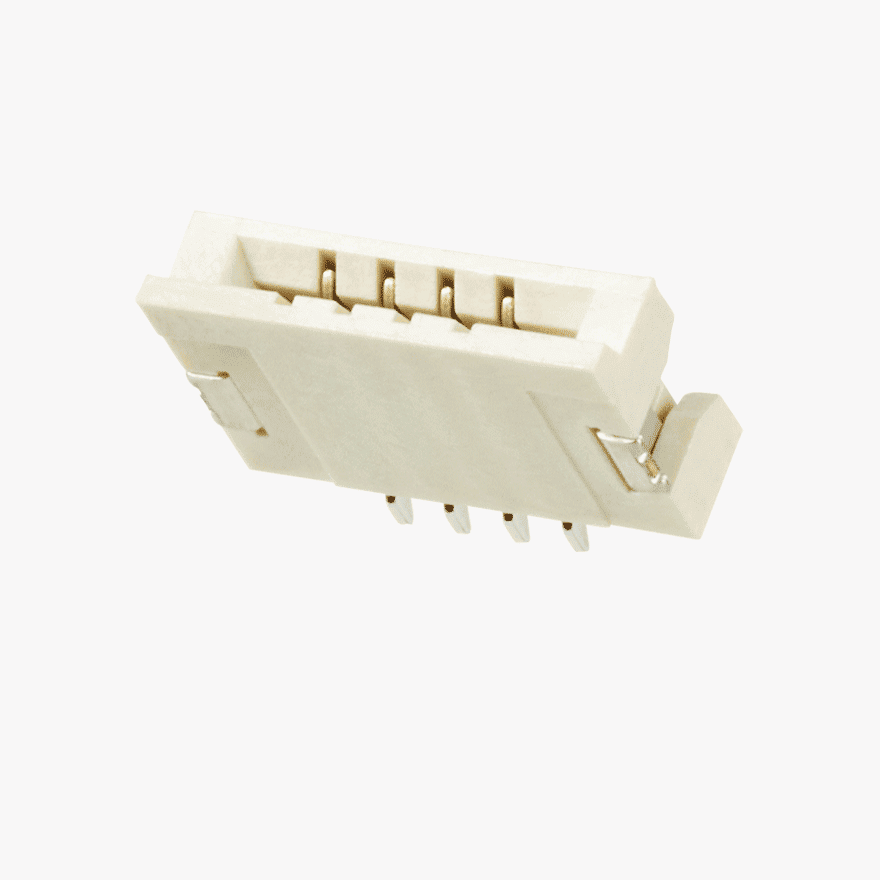

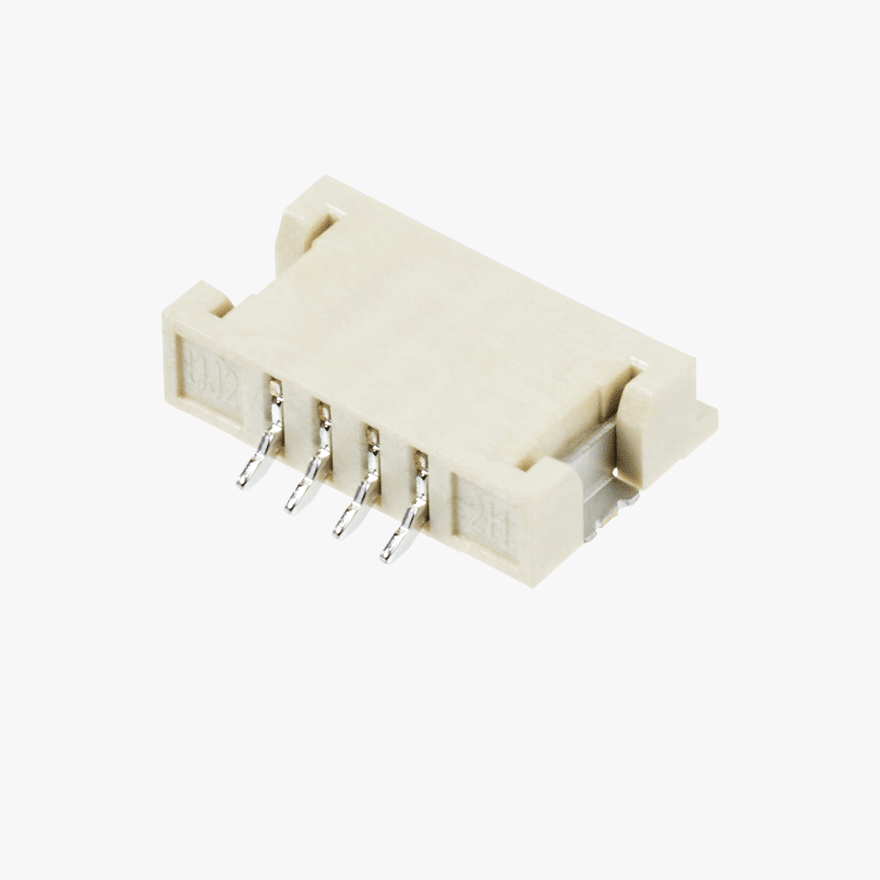

FN100-Z04B-C20
FFC 1.0 4P Angle – Header
PRODUCT DESCRIPTION
- 1.0mm Pitch, 2.0mm Height
- Applicable for FFC thickness is 0.30±0.03mm
Technical Details
-
Pitch
(mm) 1.00 - Gender Female Connectors
- Connector Style Horizontal
- Number of Positions 4
-
Current Rating
(A) 1.0A Max. -
Contact Resistance
(MΩ (Max.)) 50mΩ Max. -
Insulation Resistance
(MΩ (Min.)) 100MΩ Min. -
Dielectric Strength
(AC V) AC 500V -
Temperature Range
(°C) '-35℃ ~ 85℃
- Housing Material LCP
- Housing Colour Natural
- Terminal Material
-
Housing Material UL
Rating UL94V-0
-
Connector Size height
(mm) 2.00 -
Connector Size width
(mm) 6.00 -
Connector Size length
(mm) 7.70 -
Mated Size height
(mm) 2.00 -
Mated Size width
(mm) 6.00 -
Mated Size length
(mm) 7.70
